额定电压64/110kV高压电力电缆
额定电压64/110kV高压电力电缆
额定电压64/110kV高压电力电缆
额定电压64/110kV高压电力电缆
执行标准

IEC 60840:2011《额定电压30kV（Um=36kV）至150kV（Um=170kV）挤包绝缘电力电缆及附件的试验要领及要求》
GB/T 11017-2014《额定电压110kV交联聚乙烯绝缘电缆及附件》

适用规模

本产品主要适用于额定电压38/66 kV、48/66 kV、64/110 kV、76/132 kV、127/220 kV等电力输配电系统中供输配电能之用。

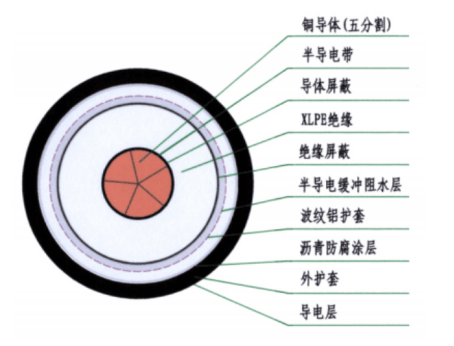

产品结构图

图层 617.png

产品型号
型号名称用途
YJLW02铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套电力电缆室内、隧道、电缆沟内或直埋地下，能够遭受一定的机械外力和一定的拉力。
YJLW03铜芯交联聚乙烯绝缘皱纹铝套聚乙烯护套电力电缆
YJLW02-Z铜芯交联聚乙烯绝缘皱纹铝套聚氯乙烯护套纵向阻水电力电缆室内、隧道、电缆沟内或直埋地下，可在湿润情形及地下水位较高的地方使用，能够遭受一定的机械外力和一定的拉力。
YJLW03-Z铜芯交联聚乙烯绝缘皱纹铝套聚乙烯护套纵向阻水电力电缆
产品特征
0、产品额定电压（最大运行电压）（U0/U（Um））包括：38/66（72.5）kV、48/66（72.5）kV、64/110（126）kV、76/132（145）kV、127/220（252）kV 等。
1、电缆导体恒久允许最高事情温度为90℃。
2、短路时（最长一连时间不凌驾5S），电缆导体最高温度不凌驾250℃。
3、短时负荷温度105℃。
4、电缆设计使用寿命：不少于30年。
5、电缆敷设时不受落差限制，敷设时情形温度不低于0℃，低于0℃时必需预热处置惩罚。
6、导体允许的最大牵引强度：铜--70N/mm2,铝--40N/mm2。
7、电缆允许的最大侧压力：3000N/m（牵引力/导体截面）。
8、电缆敷设时的最小弯曲半径：20D；运行时最小弯曲半径：15D。
